Сейчас мы работаем над большим проектом для двух НПЗ в Казахстане. Задача - модернизировать диспетчерскую систему энергоуправления завода. Основная причина модернизации – необходимость замены существующей SCADA по ряду объективных причин.

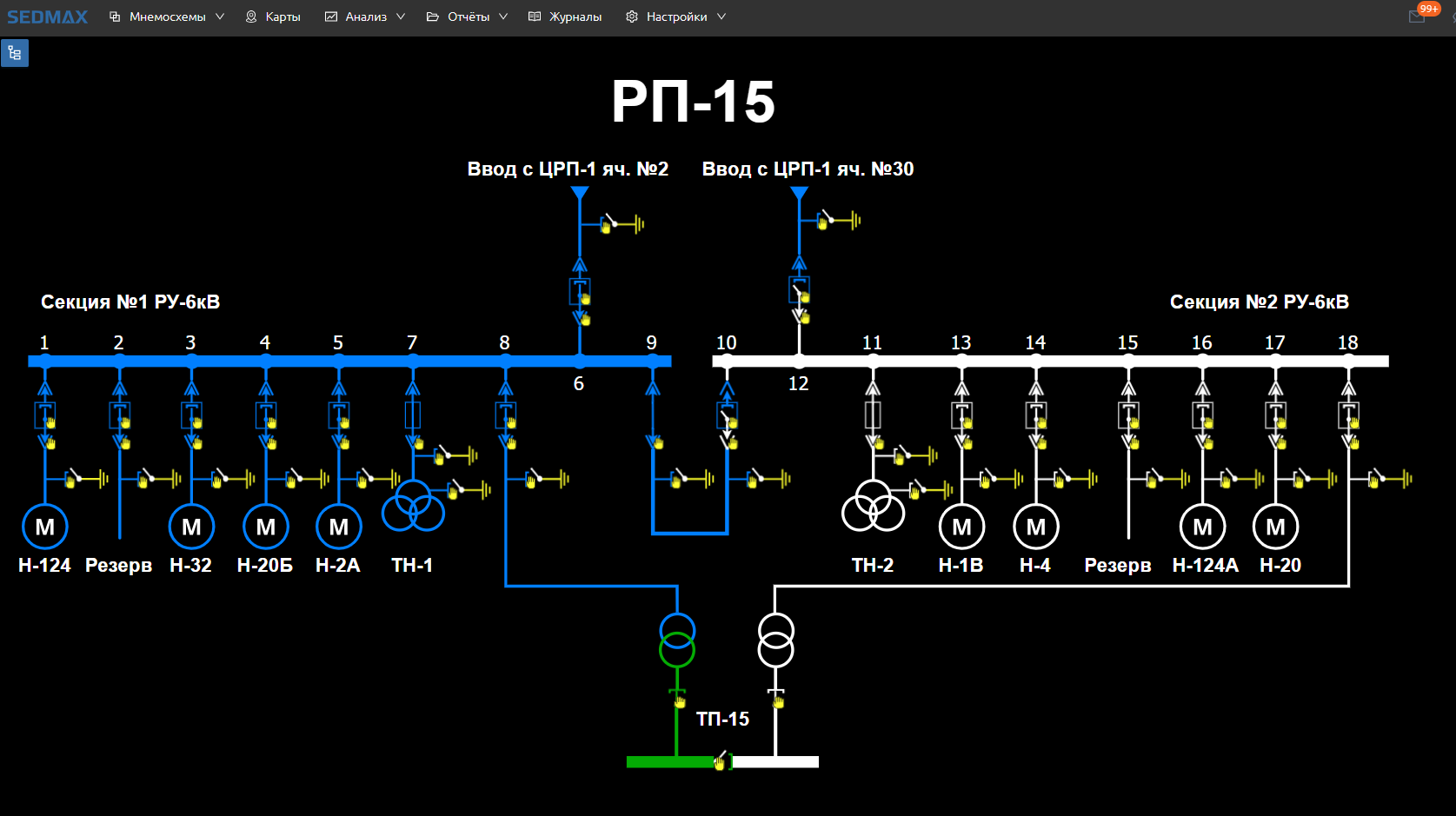

В рамках этого проекта реализовали возможность отображения топологии на мнемосхемах. Ранее топология уже использовалась в модулях «Расчёта режимов» и «Расчёта токов КЗ» («цифрового двойника»). Но, если в данных модулях с помощью топологии сети осуществляются различные расчёты, то в базовой версии SEDMAX топология теперь позволяет графически отобразить для диспетчера состояние схемы. Например, подсветить на схеме участки цепи без напряжения, под напряжением, заземлённые участки цепи.

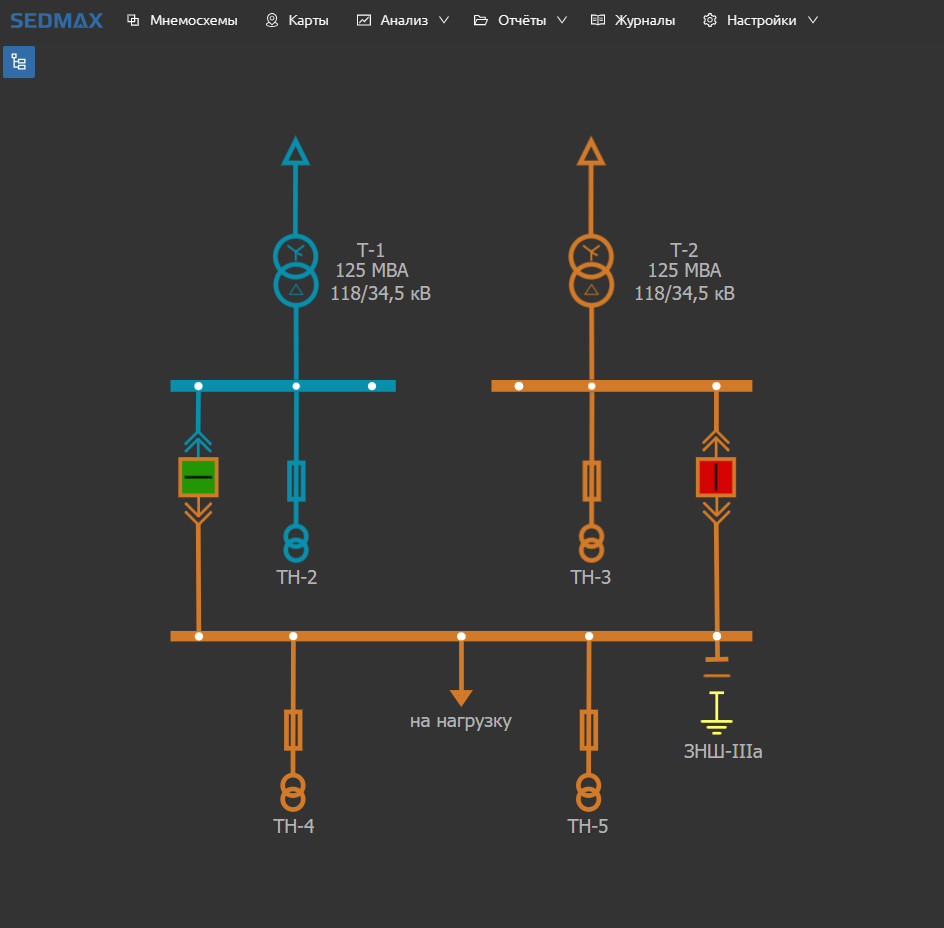

Так как «топология», как и все функции в SEDMAX, является настраиваемым инструментом, она позволяет реализовать различные пользовательские сценарии путём настройки. Например, у одного из наших заказчиков цвет линий схемы зависит не от классов напряжения, а от того, от какого источника запитана схема. Такое поведение схемы также может быть настроено.
Для настройки топологии нужно связать между собой элементы мнемосхемы в редакторе и задать атрибуты объектов в инфомодели. Один из таких атрибутов – приоритет источника. Например, если у заземляющих ножей при настройке указать самый высокий приоритет, то вне зависимости от других правил, при включении заземляющего ножа данный участок схемы отобразится как заземлённый.
Функционал топологии доступен в базовом модуле SEDMAX (для текущих пользователей - после обновления). Но для его использования требуется донастроить сами мнемосхемы: настроить связи между элементами и задать необходимые правила отображения.
