Диаграмма Sankey (Сэнки) служит для отображения распределения потоков чего-либо. В нашей сфере она визуализирует энергобаланс предприятия на каждом этапе распределения энергии. Ширина линий диаграммы пропорциональна объёму потока энергии на каждом этапе. |
В рамках работы над модулем «Балансы» мы уже разрабатывали диаграмму Sankey. В связке с ним диаграмма формируется автоматически и с использованием информационной модели (ИМ). Такой способ подходит для больших и динамичных систем учёта со сложной структурой организации.

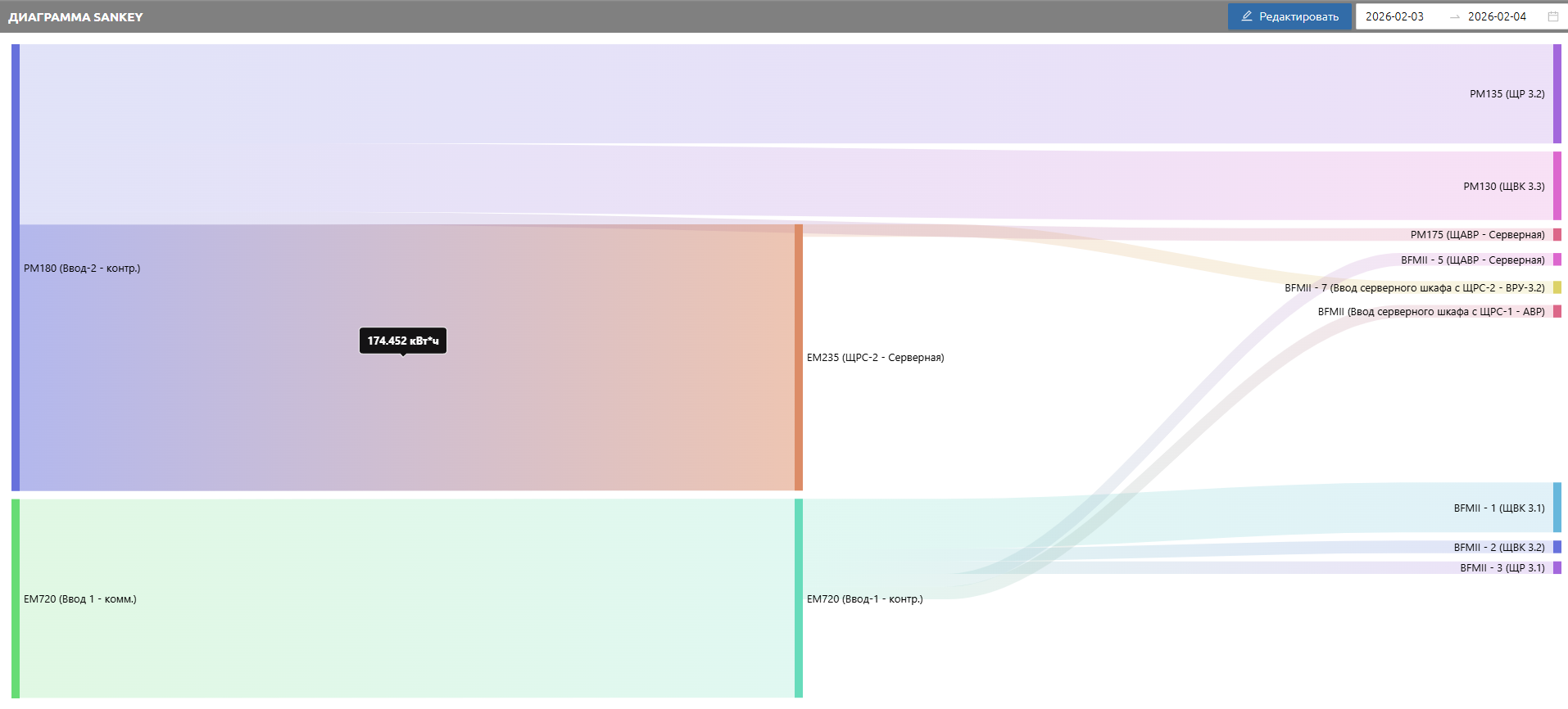

Недавно мы реализовали возможность её формирования «вручную», без привязки к «Балансам» и ИМ. Редактор диаграммы позволяет перетащить из дерева устройств в рабочую область те или иные каналы учёта и быстро связать их между собой на своё усмотрение. Этот способ визуализации балансов более удобен для объектов с небольшим количеством точек учёта.
Диаграмма Sankey позволяет быстро увидеть сколько и на что расходуется энергия, есть ли потери, сразу оценить их объёмы или увидеть ошибки в методологии учёта.
