В рамках модернизации системы телемеханики на ПС 110/35/10/6 кВ «ГНС» была внедрена комплексная система, реализующая кроме основной функции — телемеханики, дополнительно учет электроэнергии, регистрацию аварийных событий и функции диагностики.
Функции системы:
- контроль параметров электрической сети нормального режима на основном оборудовании подстанции;
- мониторинг электрических сетей;
- контроль положения коммутационных аппаратов, аварийная сигнализация и сигнализация срабатывания РЗиА;
- телеуправление положением коммутационного оборудования подстанции и РПН трансформаторов;
- передача всей информации в диспетчерский пункт «Центральных электрических сетей», представление информации диспетчерскому персоналу ЦЭС, а также последующая передача требуемого объема информации в Центр управления сетями, диспетчерский центр РДУ и диспетчерский центр электрических сетей N;
- диагностика состояния оборудования ССПИ;
- реализация на базе оборудования ССПИ дополнительных функций (регистрация аварийных событий, технический учёт электроэнергии);
- мониторинг работы электрооборудования.
- регистрация параметров аварийных событий на основном оборудовании распределительных устройств подстанции (параметры сети, сигналы срабатывания РЗиА, аварийная сигнализация).
- автоматизированный учёт электроэнергии и мощности, получение достоверных данных о графиках потребления и суммарных расходах электрической энергии на присоединениях подстанции;
- получение исходных данных для расчёта балансов электроэнергии на подстанции и других
технико-экономических расчётов.
Функции SEDMAX в части системы сбора и передачи информации:
- сбор текущих аналоговых сигналов (токи, напряжение, мощность
и т. д. ); - сбор текущих дискретных сигналов (положение коммутационных аппаратов, состояние реле защиты автоматики
и т. д. ); - задания для каждого канала измерений формулы первичной обработки;
- создания дорасчётных каналов измерений;

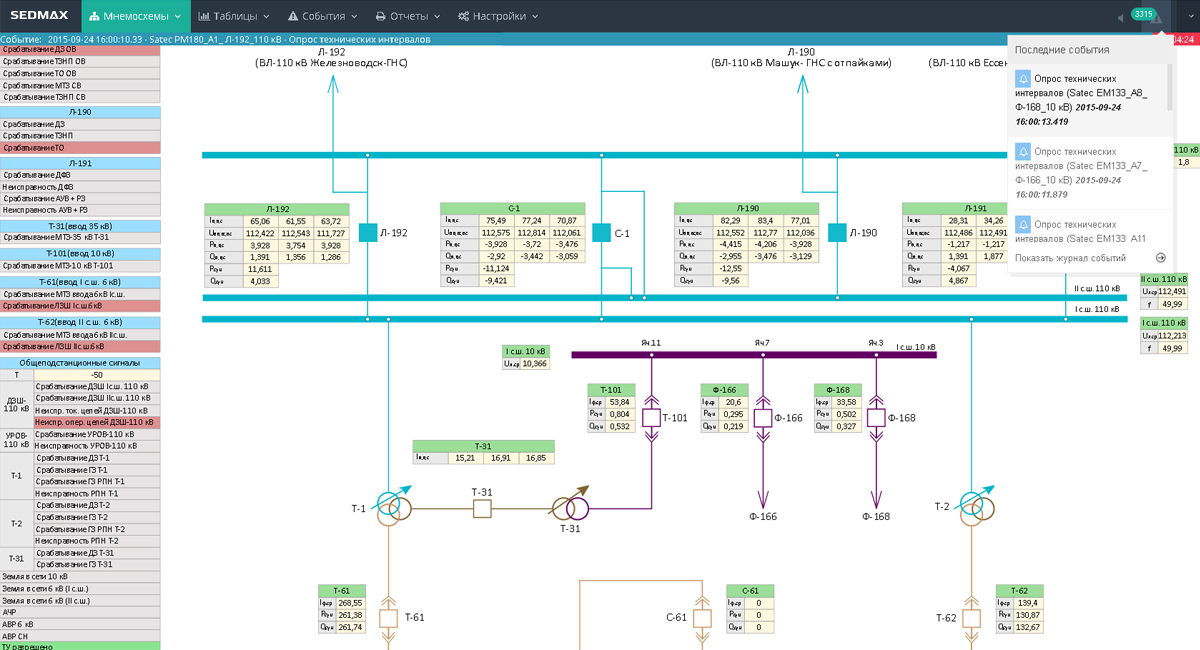

- отображение в реальном времени текущих данных на мнемосхемах и в табличных формах;
- контроль значений параметров, формирование оповещений;
- буферизация поступающей информации и сохранение её в архив;
- отображение архивных данных;

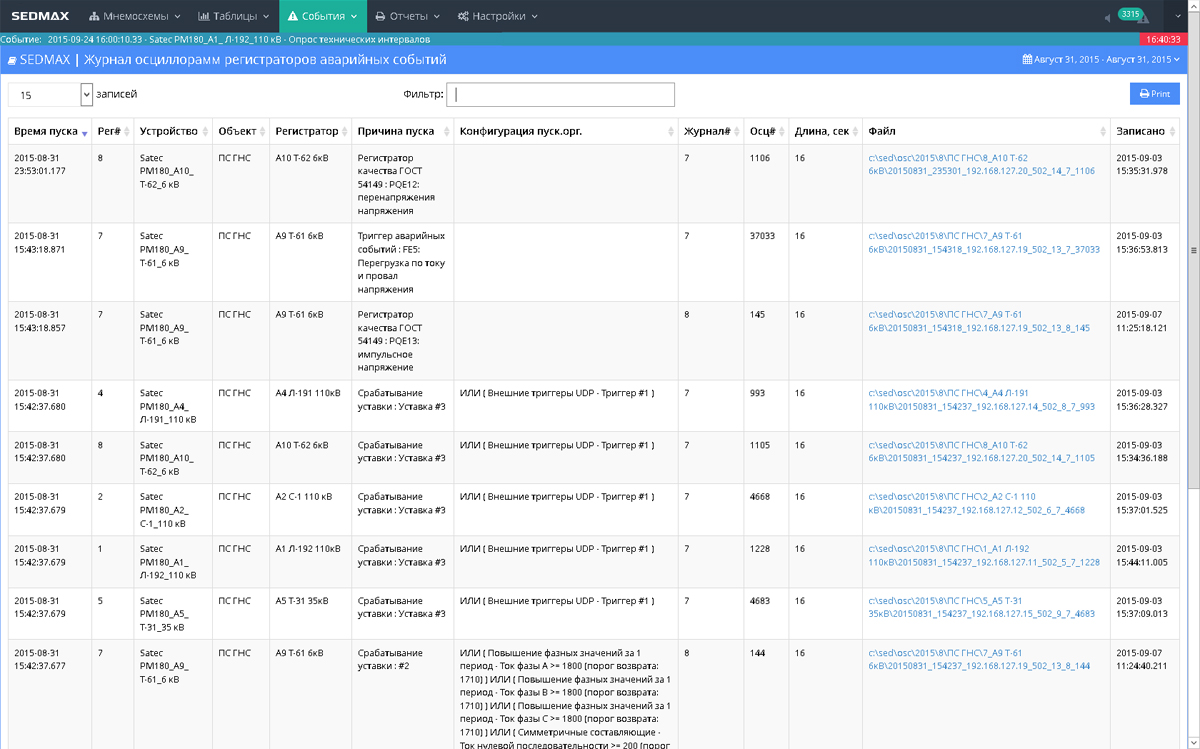

В рамках регистрации аварийных событий SEDMAX выполняет следующие функции:
- сбор и сохранение осциллограмм с МИП;
- преобразование собранных осциллограмм в единый формат (comtrade);
- присвоение имен каналам записи в осциллограмме;
- гибкая настройка сортировки осциллограмм при сохранении (по объекту, присоединению, дате, времени);
- возможность копирования осциллограмм во внешний каталог;
- оповещение о новых осциллограммах;
- просмотр и анализ осциллограмм (объединение осциллограмм с нескольких приборов, векторные диаграммы
и т. д. ).

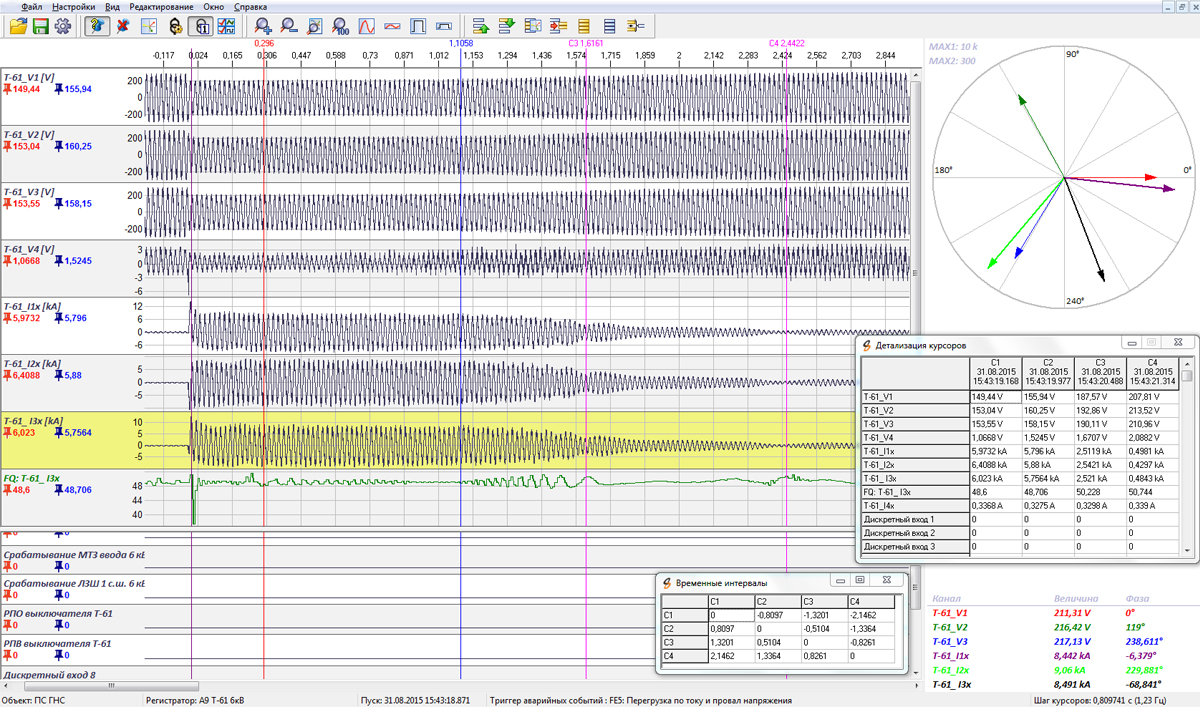

Для просмотра и анализа осциллограмм используется отдельное приложение — Sedoscope, входящее в состав SEDMAX.
Функции SEDMAX в части учёта электроэнергии:
- сбор данных о потребленной электроэнергии;
- хранение информации;

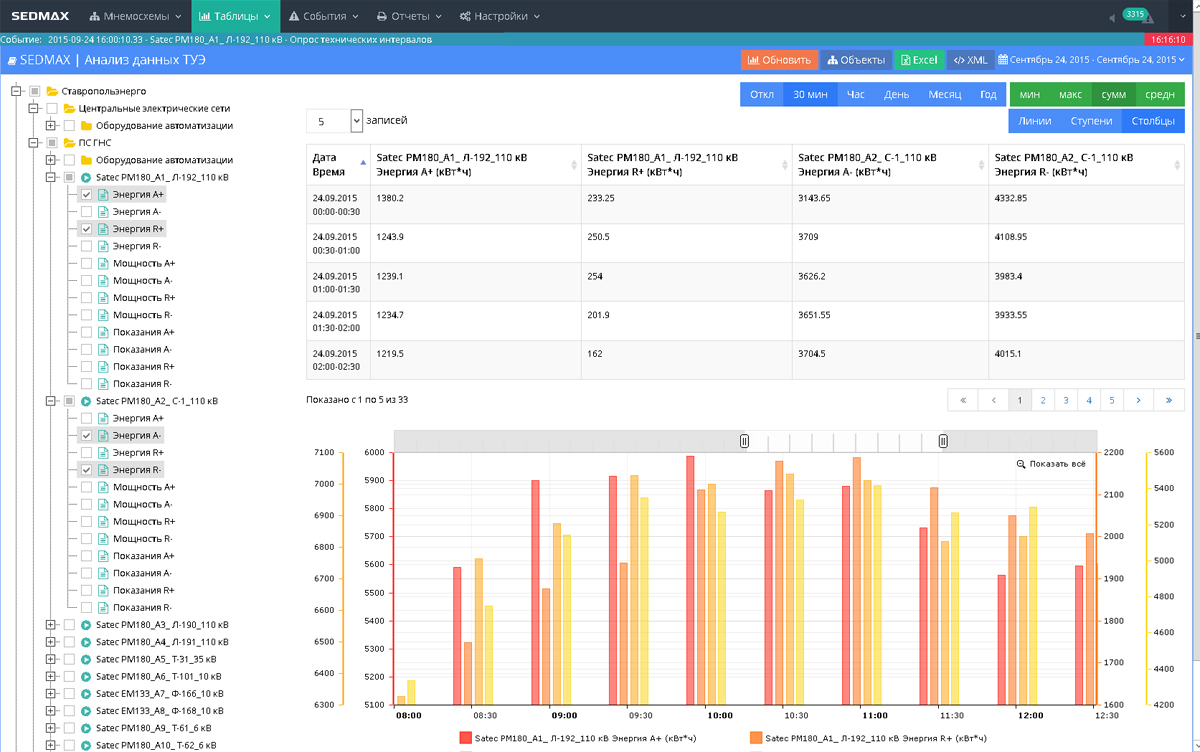

- универсальный генератор отчётов (архивы за произвольный интервал, расчёт расхода по показаниям и профилю за произвольный интервал);
- выгрузка данных в формате Excel;

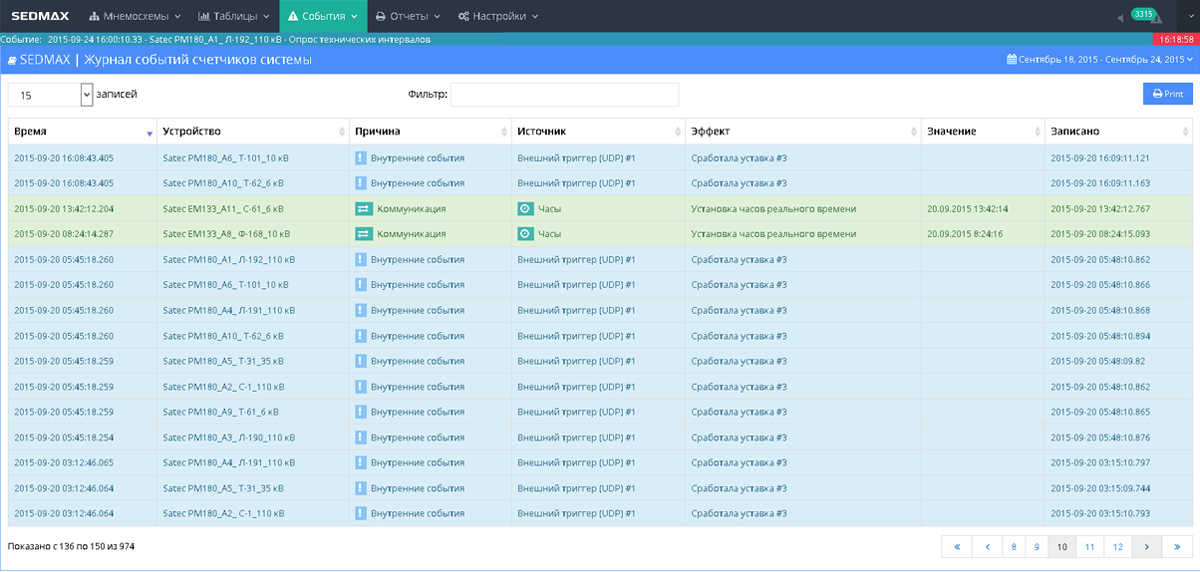

- работа с журналами событий;
- ведение единого времени в системе;
- синхронизация времени приборов учёта.
Функции SEDMAX в части диагностики оборудования:
- диагностика серверного оборудования (КОТМИ, ССПИ) и коммуникационного оборудования с использованием протокола SNMP;
- диагностика многофункциональных приборов по протоколу Modbus TCP;
- предоставление диагностической информации пользователям системы в виде мнемосхем, табличных форм и журналов событий посредством
Web-интерфейса ; - оповещение в реальном времени пользователей системы о нарушениях в работе компонентов Системы.
Внедрение проекта позволило оценить практическую возможность построения нескольких систем автоматизации на базе одного программного комплекса и одного типа измерительных приборов.
Скриншоты системы
